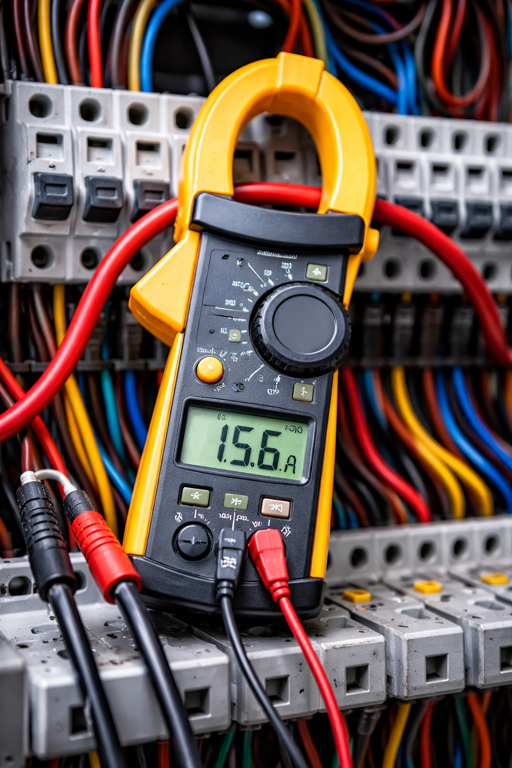

O alicate amperímetro é um dos instrumentos de medição mais utilizados por eletricistas e técnicos de manutenção. Ele permite medir a corrente elétrica de forma rápida e segura, sem a necessidade de interromper o circuito.
Neste artigo, você vai entender o que é esse instrumento, como ele funciona e como utilizá-lo corretamente.
O que é um alicate amperímetro?
O alicate amperímetro é um equipamento usado para medir corrente elétrica em um condutor sem precisar desconectá-lo.
Diferente do multímetro tradicional, que precisa ser ligado em série com o circuito, o alicate mede a corrente apenas envolvendo o fio com sua garra.
Ele é amplamente utilizado em:
- Instalações elétricas residenciais
- Manutenção industrial
- Sistemas de energia solar
- Equipamentos comerciais
- Manutenção de motores e máquinas
Como funciona o alicate amperímetro?
O funcionamento baseia-se no campo magnético gerado pela corrente elétrica que passa pelo fio.
Quando a garra do alicate envolve o condutor, o instrumento detecta esse campo magnético e converte o valor em corrente elétrica medida em amperes (A).
⚠️ Importante: deve-se medir apenas um condutor por vez. Se fase e neutro forem medidos juntos, o valor será zero ou incorreto.
Principais funções do alicate amperímetro
Embora o foco seja a corrente elétrica, muitos modelos funcionam como um multímetro completo, oferecendo:
- Medição de corrente AC
- Medição de corrente DC (modelos avançados)
- Medição de tensão AC e DC
- Medição de resistência
- Teste de continuidade
- Medição de frequência
- Medição de temperatura (em alguns modelos)
Tipos de alicate amperímetro
Existem vários modelos disponíveis no mercado, entre eles:
Alicate para corrente AC
Mais simples e usado em instalações residenciais e comerciais.
Alicate AC/DC
Mede corrente alternada e corrente contínua, comum em energia solar e automóveis.
Modelos True RMS
Oferecem medições mais precisas em circuitos com cargas eletrônicas e inversores.
Como usar corretamente
Para realizar a medição:
- Ligue o instrumento.
- Selecione a função de corrente.
- Abra a garra do alicate.
- Envolva apenas um fio.
- Leia o valor no visor.
Nunca envolva o cabo inteiro contendo fase e neutro juntos.
Cuidados e segurança
Sempre observe:
- A categoria de segurança do equipamento (CAT II, CAT III ou CAT IV).
- O estado das garras e cabos.
- O uso de Equipamentos de Proteção Individual quando necessário.
- A escala correta antes da medição.
Evite medições acima da capacidade do equipamento.
Como escolher um bom alicate amperímetro
Alguns pontos importantes:
- Faixa máxima de corrente suportada
- Precisão das medições
- Presença de função True RMS
- Qualidade e confiabilidade da marca
- Facilidade de leitura do visor
- Custo-benefício
- Tensão máxima CA de 750V e tensão máxima CC de 1000V. | Corrente máxima CA de 1000 A. | Resistência máxima de 50000 KΩ. …
- Tensão máxima de 750V para medidas seguras em circuitos elétricos. | Corrente máxima de 1000 A para ampla gama de uso. |…
- Tensão máxima CA de 750V para medições de alta eficiência. | Corrente máxima CA e CC de 1000 A para testes robustos. | T…
- Tensão máxima CA de 600V para medições seguras em sistemas elétricos. | Corrente máxima CA de 200 A para diversas aplica…
Perguntas frequentes
Posso medir corrente sem cortar o fio?
Sim, essa é justamente a principal vantagem do alicate amperímetro.
Posso medir fase e neutro ao mesmo tempo?
Não. Isso cancela o campo magnético e a leitura será incorreta.
Qual a diferença entre multímetro e alicate amperímetro?
O multímetro mede corrente em série; o alicate mede sem interromper o circuito.
Conclusão
O alicate amperímetro é uma ferramenta essencial para quem trabalha com eletricidade, pois permite medições rápidas e seguras sem interromper o circuito.
